Alternative models for prediction of aeration efficiency in stepped cascades

Abstract

Keywords: Stepped cascade; Energy dissipation; Aeration efficiency; ANFIS; ANN; LS–SVM.

1. Gi̇ri̇ş

Hava, su, ısı, ışık ve besin maddeleri canlıların yaşaması için gerekli temel unsurlardır. Bu unsurların başında su ve oksijen gelmektedir. Su, bilinen tüm yaşam biçimleri için gerekli ve vazgeçilmez olan bir maddedir. Canlı organizmayı oluşturan hücrelerin yaşam faaliyetlerini devam ettirebilmeleri için suya gereksinimleri vardır. Dünyamızın %70'ini kaplayan su, bedenimizin de önemli bir kısmını oluşturmaktadır. Çözünmüş oksijen konsantrasyonu su kalitesini gösteren en önemli kriterdir ve mg/lt olarak ifade edilir. Tabii olarak meydana gelen birçok biyolojik faaliyet ve kimyasal reaksiyonlarda oksijen kullanılmasıyla sudaki çözünmüş oksijen konsantrasyonu azalır. Suda yaşayan balık vb. organizmaların türüne göre, sudaki erimiş oksijenin en az 4 mg/lt veya 5 mg/lt den az olmaması gerekir Fiziksel olarak oksijen transfer işlemi; oksijenin, atmosferden alınarak yeniden suya kazandırılmasıdır ki buna havalandırma adı verilmektedir. Hidrolik yapılar, su ile kısa bir süre temas içinde olmalarına rağmen çözünmüş oksijen miktarını önemli ölçüde arttırırlar. Örneğin; bir nehirde doğal olarak birkaç kilometrede meydana gelebilecek oksijen transfer miktarı, tek başına bir hidrolik yapı ile meydana getirilebilir. Bu hızlandırılmış oksijen transferi, havanın çok miktarda kabarcık şeklinde akım içerisine aktarılması ile meydana gelir. Bu hava kabarcıkları, kütle transferi için mevcut yüzey alanını büyük miktarda arttırır ve böylece çözünmüş oksijen miktarı da artar. Basamaklı kaskatlar akımın enerjisinin büyük bir bölümünün kaskat boyunca sönümlendiği yapılardır. Basamaklı kaskatlarda su membadan mansaba iletilirken her basamakta oluşan türbülans nedeniyle suya hava girişi sağlanır. Hava giriş miktarı basamaklı kaskatlar üzerindeki akım tipine bağlı olarak değişmektedir. Şekil 1’den görüleceği gibi basamaklı kaskatlar üzerinde sıçramalı, geçiş ve nap olmak üzere üç farklı akım tipi meydana gelmektedir [1]. Basamaklı kaskatlar enerji sönümleme amacından başka akarsu veya göllerde çözünmüş oksijen standartlarının karşılanması için sisteme oksijen verilmesinin gerektiği durumlarda, demir veya manganın oksidasyonunda, amonyum, hidrojen sülfür ve metanın giderilmesinde, sudaki uçucu yağlar ve kimyasal maddelerin uzaklaştırılmasında, suyun karbondioksit miktarının azaltılmasında, biyolojik veya fiziksel arıtma tesislerinde gerekli havanın sisteme verilmesinde ve su içindeki çözünmüş gazların sebep olduğu tat ve kokuların istenilen düzeye getirilmesinde de kullanılmaktadır. Basamaklı kaskatlar üzerindeki sıçramalı, geçiş ve nap akım rejimlerine bağlı olarak havalandırma performansı farklılıklar göstermektedir.

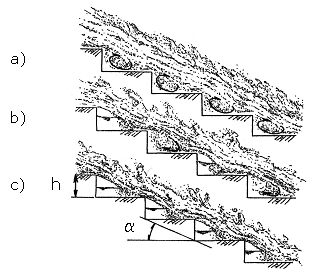

Şekil 1. Basamaklı kaskatlar üzerindeki akım tipleri a) Sıçramalı akım, b) Geçiş akımı, c) Nap akımı

Son yıllarda Baylar ve Emiroğlu [2] ve Baylar ve diğ. [3, 4, 5, 6] basamaklı kaskatlarda havalandırma verimini üzerine çeşitli çalışmalarda bulunmuşlardır. Ayrıca Baylar ve diğ. [7, 8] ve Hanbay ve diğ. [9, 10] çeşitli yapay zeka metotlarını kullanarak basamaklı kaskatlarda havalandırma veriminin modellenmesi konusunda çalışmalar yapmışlardır. Bu yapılan modellerde enerji kırılmasının havalandırma verimine olan etkisi dikkate alınmamıştır. Bu çalışmada; enerji kırılması etkisi de dikkate alınarak EK-DVM (En Küçük Kareler-Destek Vektör Makinası), YSA (Yapay Sinir Ağları) ve USBA (Uyarlamalı Sinirsel Bulanık Ağ) metotları kullanılarak, basamaklı kaskatlarda havalandırma veriminin belirlenmesi için çeşitli modeller geliştirilmiştir.

2. Havalandirma Veri̇mi̇

Hidrolik yapılar ile suların havalandırılmasında oksijen konsantrasyonu değişim hızı aşağıdaki denklem ile ifade edilmektedir.

k L a(Cs C) (1) Burada; dC / dt = oksijen konsantrasyonu değişim hızı (mg/L.s), kLa = kütle transfer

katsayısı (1/saat), Cs = sudaki çözünmüş oksijenin doygunluk konsantrasyonu (mg/L) ve C = sudaki çözünmüş oksijen konsantrasyonunu (mg/L) göstermektedir. kLa zamanın fonksiyonu olup, (1) nolu denklemin hidrolik yapının membaındaki bir noktadan mansaba doğru integre edilmesiyle aşağıdaki denklem elde edilir.

Burada; r = oksijen eksiklik oranı, Cu ve Cd = sırasıyla memba ve mansaptaki çözünmüş oksijen konsantrasyonu (mg/L) ve tu ile td = sırasıyla kontrol hacminin memba ve mansap yerlerinden geçtiği sürelerdir (sn). Cu ve Cd deneysel olarak ölçülür. Cs ise literatürdeki denklemler veya Çizelgeler yardımıyla bulunur. Oksijen transfer verimi (havalandırma verimi), suyun doygunluk konsantrasyonuna ulaşabilmesi için hidrolik yapının oksijen kazandırma yeteneği olarak tanımlanır. (2) nolu denklem oksijen transfer verimi cinsinden aşağıdaki şekilde ifade edilir [11].

Burada; E = oksijen transfer verimidir. E = 0 değeri mansap suyunda oksijen transferinin olmadığını ve E = 1 değeri mansap suyunun doygunluğa ulaştığını gösterir. E > 1 değerleri ise mansap suyunun aşırı doygunluğa ulaştığını gösterir (Cd > Cs). Farklı su sıcaklıklarında elde edilen havalandırma verimlerinin, 20 °C’de normalize edilebilmesi için aşağıdaki denklem kullanılabilir [11].

Burada; E20 = 20 °C su sıcaklığındaki oksijen transfer verimi ve E = T °C su sıcaklığındaki oksijen transfer verimidir. Denklemdeki f değeri aşağıdaki gibi ifade edilmektedir [11]. f = 1.0 + 0.02103 (T − 20) + 8.261 x 10-5 (T−20)2 Burada; T = ölçüm anındaki su sıcaklığıdır (°C).

3. Deneysel Sonuçlar

Bu makalede kullanılan havalandırma verimi dataları Baylar ve diğ. [4] tarafından yapılan çalışmadan alınmıştır. Baylar ve diğ. [4] tarafından deneysel çalışmalarda kullanılan düzenek aşağıdaki şekilde verilmiştir (Şekil 2). Akım debisi 16.67 ile 166.67 L/s/m arasında değiştirilmiştir. Basamaklı kaskatın kanal eğimi 14.48 , 18.74 ve 22.55 olarak alınmıştır. Basamak yükseklikleri de 5, 10 ve 15 cm olarak alınmıştır. Memba ve mansapta yapılan çözünmüş oksijen ölçümleri için Hanna Model HI 9142 oksijenmetre kullanılmıştır. Oksijenmetre DO

Şekil 2. Deney düzeneği Deneysel çalışmadan elde edilen havalandırma verimi sonuçları Şekil 3’de verilmiştir. Sonuçlardan akım rejiminin havalandırma verimi üzerinde önemli bir etkiye sahip olduğu görülmektedir. Nap akım rejiminde havalandırma veriminin daha yüksek olduğu görülmektedir. 0.75

= 14.48 o ; Sıçramalı Akım = 14.48o ; Geçiş Akımı = 14.48 o ; Nap Akımı

= 18.74 o ; Sıçramalı Akım = 18.74o ; Geçiş Akımı = 18.74 o ; Nap Akımı

= 22.55 o; Sıçramalı Akım = 22.55o ; Geçiş Akımı = 22.55 o ; Nap Akımı

(c) Şekil 3. Deney Sonuçları Bu çalışmada nap ve sıçramalı akım rejimlerimdeki enerji sönümleme oranları Chanson [12] tarafından geliştirilen denklemler yardımıyla belirlenmiştir. Şu ana kadar geçiş akım rejimi durumunda enerji sönümleme oranlarını veren herhangi bir denklem geliştirilmediğinden bu akım rejimi durumu bu çalışmada dikkate alınmamıştır.

Bu denklemlerde ∆H/Hmax = enerji sönümleme oranı, ∆H = enerji kaybı, Hbk = Basamaklı kaskat yüksekliği (

= basamak sayısı, h = basamak yüksekliği, hc = kritik akım derinliği ( c ), q = birim debi, g = yerçekimi ivmesi ve f = sürtünme faktörüdür (yaklaşık olarak 1.3 civarında bir değer). Kanal eğimi ve akım rejimleri durumlarında havalandırma veriminin enerji sönümleme oranı ile değişimi Sekil 4 ve 5’de verilmiştir. Buradan nap akım rejiminde havalandırma veriminin daha yüksek olduğu görülmektedir. 0.80 o o o

Şekil 4. Farklı kanal eğimlerinde havalandırma veriminin enerji sönümleme oranı ile değişimi

Şekil 5. Farklı akım rejimlerinde havalandırma veriminin enerji sönümleme oranı ile değişimi

4. Model Geli̇şti̇ri̇lmesi̇

EK-DVM (En Küçük Kareler-Destek Vektör Makinası), YSA (Yapay Sinir Ağları) ve USBA (Uyarlamalı Sinirsel Bulanık Ağ) metotları kullanılarak, basamaklı kaskatlarda havalandırma veriminin belirlenmesi için çeşitli modeller geliştirilmiştir. İlk olarak verilerin tamamı a(:,i)= (a(:,i)−min(a(:,i))) / (max(a(:,i))−min(a(:,i)))+b;

formülü ile b=0.1 alınarak normalize edilmiştir. Normalize edilen değerler kullanılarak her üç model eğitilmiş ve test edilmiştir. Kanal eğimi, enerji sönümleme oranı ve akım rejimi sistemin girişi, havalandırma verimi ise sistemin çıkışı olarak belirlenmiştir. Eğitim ve test aşamasında 3kümeli çapraz geçerlilik testi uygulanmıştır. Veriler X1, X2, X3 olarak üç kümeye ayrılmış daha sonra ise her iki küme eğitim diğer küme ise test için kullanılmıştır. Bu çalışmada her üç model için giriş parametreleri olarak kanal eğimi, enerji sönümleme oranı, akım rejimi ve çıkış parametresi olarak da havalandırma verimi kullanılmıştır. (a) EK-DVM (En Küçük Kareler-Destek Vektör Makinası) Modeli DVM (Destek Vektör Makinaları), bir öğrenme metodu olarak ilk kez Vapnik [13] tarafından ileri sürülmüştür. EK-DVM (En Küçük Kareler Destek Vektör Makinası) ise Suykens ve Vandewalle [14] tarafından önerilmiştir. SVM, yapısal risk enküçültme prensibinin yardımıyla formülize edilmiştir. DVM, istatistiksel öğrenme teorisi ve yapısal riski en aza indirme ilkesine dayanan, sınıflandırma ve regresyon problemlerinin çözümü amacıyla ortaya atılmış bir öğrenme yöntemidir. SVM, herhangi bir sınıflandırmaya da regresyon problemini, bir karesel programlama problemine dönüştürerek yerel çözümlere takılmadan çözerler. Yerel çözümlere takılmama özelliği, DVM’nin diğer tekniklere göre sahip olduğu avantajlardan biridir. Ayrıca DVM, oldukça yüksek genelleme yapabilme yeteneğine sahiptir. DVM, çok değişik alanlarda uygulanmıştır. DVM’nin uygulama alanlarına örnek olarak, el yazısı tanıma, yüz tanıma, 3-boyutlu nesne tanıma, ses tanıma, konuşmacı tanıma, metin sınıflandırma verilebilir. DVM sınıflandırıcıları, margin’i (aralığı) maksimum yapan bir en uygun (optimal) ayırıcı aşırı düzlemi oluşturmaya

çalışır. Burada bahsedilen margin kavramı, ayırıcı aşırı düzlemden, en yakın veri noktasına olan minimum uzaklığı tanımlamaktadır. Yapılan çalışmada, EK-DVM modellemede çekirdek fonksiyonu olarak radyal tabanlı fonksiyonlar kullanılmıştır. En iyi performans X1 test kümesinden elde edilmiştir. Bu aşamada kullanılan gama değeri 10.6521 ve sigma değeri ise 18.7564 olarak hesaplanmıştır. En iyi R 2 değeri 0.9797, ortalama R2 değeri ise 0.9728 dir (Çizelge 3). (b) YSA (Yapay Sinir Ağları) Modeli YSA (Yapay Sinir Ağı) kavramının temeli, biyolojik sinir sistemine dayanmaktadır. YSA, insan beynindeki nöronların çalışmasını taklit eder. Bir yapay sinir ağı, birbirine hiyerarşik olarak bağlı ve birbiri ile ağırlıklı bağlantılar vasıtası ile haberleşen bir grup işleme biriminden (nöron) oluşur. Bu bağlantıların ağırlıkları, ön bilgiler kullanılarak ayarlanabilir veya belirli bir öğrenme kuralına göre değişebilecek şekilde eğitilerek belirlenir. Bu durum, “yapay sinir ağlarında öğrenme problemi ağın istenilen işlemi yapmasına olanak verecek bağlantı ağırlıklarını bulmaktan ibarettir” şeklinde ifade edilmiştir Yapay sinir ağları, gerçek değerli, ayrık değerli ve vektör değerli fonksiyonların öğrenilmesinde genel ve pratik bir yöntem sağlamaktadır. Yapay sinir hücresi, komşularından veya dış kaynaklardan çeşitli girdiler alan ve bunları diğer birimler de yayılan belirli bir çıktıyı hesaplamak için kullanan işleme birimidir. Şekil 6’da

x1 , x2 ,..., xn şeklinde n adet girdisi olan bir yapay sinir hücresi gösterilmiştir. Girişlerin her biri w j1 , w j 2 ,..., w jn

ağırlıklarındadır. Toplama fonksiyonu Σ, hücreye gelen net girdiyi hesaplar. Ağırlıklı toplama fonksiyonu kullanıldığında, a nöronunun çıktısı şu şekilde ifade edilebilir [15].

Yapılan çalışmada, YSA modellemede çok katmanlı algılayıcı ağ yapısı kullanılmıştır (Çizelge 1). Toplam karesel hata 0.0001 oluncaya ya da eğitim tur sayısı 1000 oluncaya kadar ağ eğitilmiştir. Başlangıç ağırlıkları rastgele seçilmiştir. Öğrenme algoritması Levenberg-Marguardt öğrenme algoritmasıdır. YSA modelinin performansı Çizelge 3’te verilmiştir.

Çizelge 1. YSA parametreleri Mimari 3 Rastgele Tangent-sigmoid (Giriş katmanı ) Tangent-sigmoid (Gizli katman) Linear (Çıkış katmanı) Eğitim Parametreleri Levenberg–Marquardt Back-Propagation 0.1 0.0001

Katman sayısı Eşik ve ağırlıkların başlangıç değeri Eşik fonksiyonları

(c) USBA (Uyarlamalı Sinirsel Bulanık Ağ) Modeli USBA (Uyarlamalı Sinirsel-Bulanık Ağ), yapay sinir ağlarının paralel hesaplayabilme ve öğrenme kabiliyeti ile bulanık mantığın uzman bilgisini kullanarak sonuçlar çıkarabilme özelliklerinin birleşiminden oluşur. Böylece sinirsel bulanık sistemler sayesinde YSA daha anlaşılır bir hale gelir USBA beş katmandan meydana gelir. Bu sistem Şekil 7’de gösterilmiştir [16, 17]. x

Şekil 7. İki girişli dört kurallı bir ANFIS sınıflandırıcı yapısı Yapılan çalışmada, USBA ile modellemede gauss çan eğrisi fonksiyonlu üç üyelik fonksiyonu tanımlanarak 100 tur için model eğitilmiştir (Çizelge 2). Elde edilen sonuçlar Çizelge 3’te verilmiştir. Çizelge 2. USBA parametreleri Katman sayısı Üyelik fonksiyonu ve sayısı Öğrenme kuralı Eğitim tur sayısı Toplam karesel hata

Ek-Dvm YSA

Elde edilen R2 0.9797 0.9710 0.9677 0.4404 0.9249 0.7396 0.7744 0.9426 0.9353

5. Sonuçlar

Basamaklı kaskatlar sahip oldukları yapı itibariyle suyun bir basamaktan diğerine düşerken oluşturduğu türbülans nedeniyle oksijen transferi açısından oldukça etkili hidrolik yapılardır. Bu hidrolik yapılarda suyun bir basamaktan diğerine düşerken meydana getirdiği oksijen transferinin yanında enerji sönümleme gibi önemli bir olay daha gerçekleşir. Literatürde basamaklı kaskatlarda enerji sönümleme oranı ile oksijen transferi arasındaki ilişkiyi veren herhangi bir çalışmaya rastlanılmamıştır. Bu çalışmada öncelikle literatürde var olan formüller kullanılarak basamaklı kaskatlarda akım rejimlerine göre enerji sönümleme oranları hesaplanmıştır. Elde edilen enerji sönümleme oranlarının havalandırma verimleriyle ilişkileri incelenmiştir. Hem nap akımı hem de sıçramalı akım rejimlerinde enerji sönümleme oranının artması ile havalandırma verimi de artmıştır. Nap akım rejiminde enerji sönümleme oranının daha büyük olduğu ve buna bağlı olarak havalandırma veriminin daha yüksek olduğu görülmüştür. Ayrıca; kanal eğimi, enerji sönümleme oranı ve akım rejimi parametreleri dikkate alınarak EK-DVM (En Küçük KarelerDestek Vektör Makinası), YSA (Yapay Sinir Ağları) ve USBA (Uyarlamalı Sinirsel Bulanık Ağ) metotları kullanılarak, basamaklı kaskatlarda havalandırma veriminin belirlenmesi için çeşitli modeller geliştirilmiştir. EK-DVM metodu kullanılarak geliştirilen modelin diğer metotlar yardımıyla geliştirilen modellerden daha iyi sonuçlar verdiği görülmüştür. REFERENCES / KAYNAKLAR [1] [2]
