Performance analysis of single flash geothermal power plants

Abstract

Keywords: Geothermal; Power plant; Exergy; Power production.

1. Gi̇ri̇ş

Flaş tipi jeotermal güç santralleri yüksek sıcaklıklı akışkana sahip jeotermal sahalarda kurulabilmektedir. Kaynak sıcaklığı genellikle 150 0C’den fazla olan sahalar bu tip santraller için uygundur. Ülkemizde flaş tipi santrallere uygun olarak kullanılabilecek jeotermal sahalar Çizelge 1 ’de görülmektedir [1].

Performance Analysis of Single Flash … Çizelge 1. Türkiye’de flaş tipi santral ile elektrik üretimine uygun jeotermal sahalar ve rezervuar sıcaklıkları Jeotermal Saha Denizli-Kızıldere Aydın-Germencik Manisa-Salihli-Göbekli Çanakkale-Tuzla Aydın-Salavatlı Kütahya-Simav İzmir-Seferihisar Manisa-Salihli-Caferbeyli

Rezervuar Sıcaklığı 242 0C 232 0C 183 0C 174 0C 171 0C 162 0C 153 0C 150 0C

Jeotermal akışkan, rezervuar içerisinde kuru buhar şartlarında, çift fazlı (sıvı+buhar) şartlarda ya da sıvı fazda bulunabilmektedir. Dünyadaki yüksek sıcaklıklı jeotermal sahaların % 90-95’inde jeotermal akışkan yeraltında çift fazlı olarak bulunur [2]. Bu tip kaynaklarda eğer buhar oranı fazla ise o kaynağa “buhar ağırlıklı kaynak”, su oranı fazla ise “sıvı ağırlıklı kaynak” denir. Genellikle rezervuarlar yüksek basınç altında olduğundan jeoakışkan sıvı fazda (x=0) bulunmaktadır. Akışkan kendiliğinden yüzeye çıkarken basıncı azaldığından buharlaşma başlar. Kuyu başındaki akışkanın buhar oranı %3 - 8 civarındadır. Bu kadar düşük orandaki buhar ile güç üretmek yeterli olamamaktadır. Daha fazla buhar elde etmek için flaşlama işlemi yapılarak buhar oranı %10-50 arasına çıkartılır [4]. Böylece daha fazla miktarda fakat birim kütle başına daha düşük enerjiye sahip buhar elde edilir. Flaşlama prosesinde, akışkanın basıncı, sabit entalpide azaltılır. Böylece daha düşük entalpili fakat daha fazla buhar üretilir (Şekil 1) [3]. Bu çift fazlı akışkan bir separatörde buhar ile sıvı arasındaki yoğunluk farkı kullanılarak ayrıştırılır. Separatörden alınan buhar bir nem alıcıdan geçirilerek doymuş kuru buhar şartlarında türbine gönderilir.

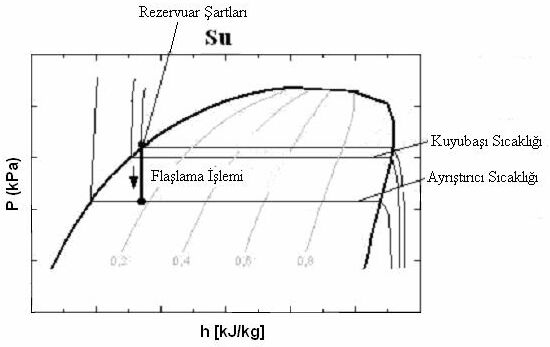

Şekil 1. Flaşlama prosesine ait basınç-entalpi diyagramı Türbinden çıkan akışkan kondenserden geçirilerek yoğuşturulur. Jeotermal akışkan sıvı faza geçtiğinde yeraltına reinjeksiyon yapılır. Şekil 2’de tek flaşlı santralin şematik resmi görülmektedir.

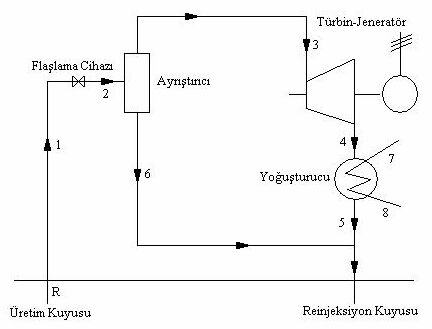

Şekil 2. Tek flaşlı jeotermal güç santralinin tesis şeması Jeotermal akışkanın sıcaklık-entropi diyagramı Şekil 3’de görüldüğü gibi olmaktadır.

Şekil 3. Tek flaşlı santralde jeoakışkanın sıcaklık-entropi diyagramı

2. Jeotermal GÜÇ Santralleri̇nde Ekserji̇ Anali̇zi̇

Herhangi bir güç santralinin veya santrale ait ekipmanların (türbin, yoğuşturucu vb.) performansları ekserji analizlerine göre yapılmaktadır. Ekserji (kullanılabilirlik), bir termodinamik sistemin belirli başlangıç şartlarında üretebileceği maksimum faydalı iştir. İki

Performance Analysis of Single Flash … termodinamik hal arasında, sistem tarafından yapılan maksimum iş, hal değişiminin tersinir olması durumunda gerçekleşir. Bir termodinamik sistemden maksimum işin elde edilebilmesi için, hal değişimi sonundaki sistemin “ölü hal”de olması gerekir. Sistemin ölü halde olması demek, çevre ile ısıl ve mekanik dengede olması demektir. Yani sistemin son hali, çevre sıcaklığında ve basıncında olmalıdır [5]. Ekserji yöntemi, enerji dönüşüm sisteminin tipine bakılmaksızın bir güç santralinin performansını değerlendirmek için kullanılabilecek en iyi yöntemdir. Yakın bir zamana kadar santrallerin performans analizleri termodinamiğin I. kanun verimine (termik verim) göre yapılmaktaydı. Ancak son zamanlarda II. kanun veriminin daha gerçekçi sonuçlar verdiği anlaşılmıştır. Ekserji yöntemi, jeotermal enerji santrallerinin konvansiyonel veya konvansiyonel olmayan diğer santrallerle mukayesesini de mümkün kılmaktadır. Jeotermal güç santralleri sürekli akışlı halde çalışan santrallerdir. Sistem, bir girişli ve bir çıkışlı olarak kabul edilebilir (Şekil 4). Sürekli akışlı sürekli açık bir sistem için termodinamiğin birinci kanunu aşağıdaki gibi ifade edilebilir [6];

Şekil 4. Sürekli akışlı sürekli açık sistemin (kontrol hacmi) şematik kesiti

1 ⎡ ⎤ Q − W = m . ⎢( h2 − h1 ) + (V22 − V12 ) + g ( z2 − z1 ) ⎥ 2 ⎣ ⎦

Jeotermal güç santralleri için kinetik ve potansiyel enerji değişimleri, entalpi farkına göre çok daha küçük olduğundan bu terimler ihmal edilebilir. Bu durumda denklem;

halini alır. Isı transferinin yalnızca sistem ile çevresi arasında olduğu bir proses sırasındaki toplam entropi üretimi [5] [6];

olarak yazılabilir. Burada T0 çevre sıcaklığıdır. Tersinir proseslerde entropi üretimi yoktur. Jeotermal sistemin tersinir olduğu kabul edilirse bu ifade sıfır olur. Bu durumda denklem;

halini alır. Elde edilen bu ifade Denk. (2)’de yerine konulursa;

bulunur. Entropi üretiminin sıfır olduğu, belirli bir başlangıç (1) ve son (2) haller arasındaki akışkanın maksimum iş miktarı (tersinir iş) bu bağıntı ile bulunur. Eğer tasarlanan sistemde

jeotermal akışkanın son hali çevre şartlarına eşit olursa, akışkandan üretilebilecek maksimum iş sağlanmış olur. Bu iş ekserjiye eşittir. “o” alt indisi çevre şartlarını temsil ederse, ekserji aşağıdaki gibi tanımlanır.

Burada bulunan ekserji değeri bir jeotermal güç santralinden üretilmesi mümkün olan maksimum gücü ifade etmektedir. Birim kütlenin ekserjisi ise;

ile bulunur. Jeotermal akışkandan sıvı olarak yararlanılan sistemler için, Denk. (7) aşağıdaki duruma gelir;

olduğundan, özgül ısısı C p olan bir sıvının özgül ekserjisi aşağıdaki gibi ifade edilir;

T1 sıcaklığından T2 sıcaklığına soğuyan bir jeotermal sıvıdan elde edilebilecek maksimum güç ise şöyle bulunur;

Bir jeotermal sistem tarafından üretilen gerçek güç ile üretilmesi mümkün olan maksimum gücün oranı jeotermal sistemin “ikinci kanun verimi”ni verir. Buna göre jeotermal santralin genel II. kanun verimi, “santral tarafından üretilen net gücün, rezervuardaki jeotermal akışkan ekserjisine oranı” olarak tanımlanabilir;

Jeotermal santrallerin verimi hesaplanırken rezervuardaki ekserjinin kullanılması, bu tip santralleri klasik fosil yakıtlı santrallerle kıyaslandığında dezavantajlı duruma düşerler. Çünkü fosil yakıtlı santrallerde, santral sahasında yanan yakıtın ekserjisi hesaba katılır. Yakıtın yüzeye çıkartılması ve santrale iletilmesi ile ilgili yapılan işler dikkate alınmazlar. Bu durum bu tip santrallerin ekserji verimlerinde avantaja sebep olur. Farklı teknolojilere sahip santraller arasında kıyaslama yapılacağı zaman, jeotermal akışkanın kuyu başındaki ekserjisini kullanmak daha uygun olacaktır. Aynı sahadaki farklı jeotermal santraller kıyaslanacaksa rezervuardaki ekserjiyi dikkate almak daha akılcı olacaktır [6]. Bu durumda, hangi santralin mevcut rezervuardan daha verimli yararlandığı belirlenmiş olur. Öyleyse II.kanun verimi belirlenirken Denk. (12)’deki jeotermal akışkan ekserjisinin bazen kuyu başı şartlarında hesaplanması daha uygundur. Bu durumda Denk. (12) şu şekilde ifade edilir;

II. kanun analizlerinin temel anlamı, jeotermal akışkanın (veya santralde kullanılan diğer akışkanların) tüm temel noktalardaki ekserjilerini hesaplamak ve her bir elemanın ekserji değişimini belirleyerek, o elemanın performansını incelemektir. Ekserji, enerji gibi korunan bir büyüklük değildir. Ekserji, sürtünme, karışma ve ısı transferi gibi proseslerden dolayı kaybolabilir. Bir prosesteki ekserji kaybına tersinmezlik denir. Tersinmez prosesler bir sistemin üretebileceği maksimum iş potansiyelini azaltır [6]. Herhangi bir santral elemanının II. kanun analizi yapılırken aşağıdaki ifade kullanılır;

Burada ∆E o elemandaki ekserji kaybını, E giriş kütlesel debi veya ısı tarafından sisteme taşınan ekserjileri, E çıkış ise kütlesel debi tarafından dışarı taşınan ekserjileri ve iş olarak üretilen ekserjileri kapsar. İş ile ilgili ekserji tam olarak işe eşittir. Fakat ısı ile ilgili ekserji ise Denk (15)’deki gibi ifade edilebilir [6].

⎡ T0 ⎤    ⎢1 − T ⎥ .Q − W + ∑ m .e − ∑ m .e = ∆E ⎣ ⎦ in out

 ) daima pozitif olmalıdır. Burada ekserji kaybı ( ∆E Santralin temel noktalarında jeotermal akışkanın özgül enerjisi, özgül ekserjiyi veren yönteme benzer bir yöntemle hesaplanabilir. Herhangi bir haldeki jeotermal akışkanın özgül enerjisi ( en );

ile bulunur. Burada h , jeotermal sıvının verilen bir haldeki entalpisi, h0 ise jeotermal akışkanın çevre şartlarındaki entalpisidir. Özgül enerjinin kütlesel debi ile çarpımı birim zamandaki enerjiyi ya da gücü verir.

Jeotermal santrallerin I. kanun verimi; santralde üretilen net gücün, kuyu başındaki jeotermal akışkan enerjisine oranı olarak tanımlanabilir;

Rezervuar şartlarına göre I. kanun verimi de aşağıdaki gibi ifade edilir;

3. Sayisal Anali̇z

Bu bölümde, teorik bir tek flaşlı santrale ait performans analizleri yapılacaktır. Bu amaçla, rezervuar sıcaklığı 210 0C ve akışkan debisi 200 kg/s olan bir sahada tek flaşlı santral kurulacağı

düşünülerek ilgili analizler yapılmıştır. Bu amaçla bir bilgisayar programı hazırlanarak, programda Çizelge 2’de görülen giriş değerleri kullanılmıştır. Çizelge 2 . Yapılan analizlerde kullanılan giriş değerleri 210 0C 200 kg/s 1300 kPa %70 %94 10 kPa 15 0C 96 kPa

Kaynak Sıcaklığı Jeotermal akışkan debisi Kuyu başında jeoakışkan basıncı Türbin izentropik verimi Jeneratör verimi Türbin çıkış basıncı Ölü hal sıcaklığı Ölü hal basıncı

Rezervuar sıcaklığı 210 0C olan bir sahada üretilen jeotermal akışkanın debisi 200 kg/s olmaktadır. Akışkanın rezervuarda doymuş sıvı şartlarında olduğu kabul edilmiştir. Yer üstüne ulaşan jeoakışkanın kuyu başındaki basıncı 1300 kPa kabul edildiğinde elde edilen buhar oranı % 4,2 olmaktadır. Optimum flaşlama basıncının belirlenmesi ile ilgili yapılan optimizasyonda, santralde üretilen net gücü maksimum yapan flaşlama basıncı 250 kPa olarak bulunmuş ve bu basınç değeri optimum flaşlama basıncı olarak seçilmiştir (Şekil 5). Yani tek flaşlı sistemdeki flaşlama işlemi 250 kPa basınç altnda yapılırsa, verilen şartlarda bu santralden maksimum güç üretimi gerçekleşmiş olacaktır. 9000 8500

Pflas [kPa] Şekil 5. Optimum flaşlama basıncının belirlenmesi Flaşlama işlemi optimum basınç olan 250 kPa ile yapıldığında, elde edilen buhar oranı %16,6 olmaktadır. Buradan da anlaşılacağı gibi üretilen buhar miktarı neredeyse 4 katına çıkmaktadır. Bu durum net gücün artmasının en önemli nedenidir. Optimum flaşlama basıncı altında Şekil 2’de görülen tek flaşlı santralin temel noktalarındaki akışkan özelikleri Çizelge 3’de görülmektedir.

Performance Analysis of Single Flash … Çizelge 3. Tek flaşlı santrale ait temel noktalara ait çeşitli özelik değerleri Temel Noktalar

Entalpi (h) (kJ/kg) 63,05 897,5 897,5 897,5 2716 2380 191,8 535,2

Entropi (s) (kj/kg K) 0,2244 2,423 2,428 2,512 7,054 7,505 0.649 1,607

Toplam Enerji (kW) ----166882 166882 166882 88142 76969 4278 78740

Toplam Ekserji (kW) --40247 39944 35139 22797 7303 213,6 12342

Yapılan analiz sonuçlarına göre santral türbininde üretilen güç 11173 kW’dır. Jeneratör verimi %94 kabul edildiğinde, üretilen elektriksel güç 10503 kWe olmaktadır. santralde bulunan yardımcı makine güçlerinin üretilen elektriksek gücün %15’ini harcadığı kabul edildiğinde santralin net güç üretimi 8927 kWe olarak bulunmaktadır. Bu sonuçlara göre santralin I. ve II. kanun verimleri rezervuar şartlarına göre sırasıyla, %5.34 ve % 22.18, kuyu başı şartlarına göre ise sırasıyla %5.34 ve %22.35 olarak belirlenmiştir (Çizelge 4). Jeotermal santrallerin II. kanun verimleri, konvansiyonel santrallerin I. kanun verimleri ile doğrudan mukayese edilebilir [7]. Bu mukayeseye göre tek flaşlı santralin, konvansiyonel santrallerden daha düşük performansa sahip oldukları görülmektedir. Özellikle jeotermal santrallerin ilk yatırım maliyetlerinin yüksek olması, bu tip santrallerin en önemli olumsuzluğudur. Fakat işletme ve bakım maliyetlerinin düşük olması, temiz enerji üreten sistemler olması, küresel ısınmanın en büyük sebebi olan CO2 emisyonunun çok düşük olması, ulusal bir enerji kaynağı olması ise bu santrallerin başlıca avantajları olarak değerlendirilebilir. Optimum flaşlama basıncında separatörden ayrılan sıvı ile atılan ekserji %30 olmaktadır. bu ekserjiden faydalanmak bu tip santraller için mutlaka gerekli olan bir durumdur. Benzer çalışmalarda bu kayıpların % 30 ile % 55 arasında olabildiği bildirilmiştir [3], [7], [8]. Çizelge 4. Analiz sonuçlarına göre tek flaşlı santralin güç ve verim değerleri Türbin gücü Jeneratör gücü Santral iç tüketimi Santral net gücü I. kanun verimleri II. kanun verimleri

11173 kWe 10503 kWe 1576 kWe 8927 kWe %5.34 %22.18 (rezervuara göre) %22.35 (kuyu başına göre)

4. Sonuçlar

Bir jeotermal saha için tasarlanan tek flaşlı santralin, ekserji yöntemi ile analizleri yapılmıştır. 210 0C rezervuar sıcaklığına sahip kaynaktan üretilen jeotermal akışkanın kütlesel debisi 250 kg/s’dır. Yapılan optimizasyonla net gücü maksimum yapan flaşlama basıncı optimum basınç olarak seçilmiş ve optimum basınç 250 kPa olarak bulunmuştur. Optimum flaşlama basıncında flaşlanan jeoternal akışkan ile tek flaşlı santralden üretilen net güç 8927 kWe olmaktadır. Bu santralin rezervuar şartlarına göre I. ve II. kanun verimleri sırasıyla %5.34 ve %22.18, kuyu başına göre verimleri ise sırasıyla %5.34 ve %22.35 olarak bulunmuştur. Jeotermal santrallerde

özellikle ikinci kanun verimleri, performans göstergesi olarak daha anlamlıdır ve tasarlanan santral rezervuardaki mevcut ekserjinin %22.35’ini faydalı güce dönüştürebilmektedir.
